2КТПН контейнерные подстанции

Назначение и условия эксплуатации

Двухтрансформаторные комплектные подстанции контейнерного типа 2КТПН предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Они обеспечивают надёжное электроснабжение потребителей первой и второй категории — промышленных цехов, больниц, котельных, насосных станций, торговых и бизнес-центров, жилых комплексов — там, где перерыв в питании недопустим.

Подстанции рассчитаны на непрерывную работу в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Контейнерные 2КТПН выпускаются в нескольких климатических исполнениях, позволяющих надёжно эксплуатировать их в любом регионе.

Выбор исполнения осуществляется по ГОСТ 15150-69. Для районов с суровыми зимами контейнер дополнительно утепляется и оснащается системой обогрева отсеков.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Контейнерная оболочка 2КТПН должна обеспечивать защиту от дождя, снега, ветра и прямого солнечного излучения.

Специфика и особенности

Главное преимущество 2КТПН контейнерного типа — объединение двух независимых трансформаторных вводов в одном блок-контейнере. При исчезновении напряжения на основном вводе автоматика за доли секунды переключает нагрузку на резервный, исключая простои.

• Два независимых ввода 6 или 10 кВ — каждая секция шин 0,4 кВ запитана от своего трансформатора;
• Контейнер заводской готовности — полностью укомплектованный блок доставляется на площадку и устанавливается на фундамент за несколько часов;
• Автоматический ввод резерва (АВР) — секционный выключатель с моторным приводом, время восстановления питания менее 1 с;
• Универсальность — в каждый отсек можно установить масляные трансформаторы ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ в радиаторном или гофрированном баке, а также сухие (ТС, ТСЗ);
• Безопасность и комфорт — отдельные изолированные отсеки, система вентиляции, рабочее освещение, обогрев (опция), возможность размещения операторского места.

Контейнерная оболочка обеспечивает высокую степень защиты и позволяет перевозить подстанцию в собранном виде на любое расстояние без дополнительной упаковки.

Основные комплектующие

Состав типовой 2КТПН контейнерного типа включает всё необходимое для немедленного ввода в эксплуатацию.

• Два силовых трансформатора — мощностью от 25 до 2500 кВА каждый (масляные или сухие).
• Устройства высокого напряжения (УВН) — по одному на ввод: выключатели нагрузки с предохранителями или вакуумные выключатели.
• Распределительное устройство 0,4 кВ (РУНН) — две секции шин с вводными автоматами, секционным выключателем АВР и фидерными группами.
• Блок-контейнер — цельносварной металлический или из сэндвич-панелей корпус, с антикоррозийной защитой, дверьми и жалюзи.
• Системы собственных нужд — рабочее и аварийное освещение, обогрев отсеков, розетки для инструмента, охранная сигнализация (опции).

Требования к эксплуатации

Эксплуатация 2КТПН проводится квалифицированным персоналом с группой по электробезопасности не ниже III в строгом соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте целостность контейнера, уплотнителей, запоров, заземления;
• убедитесь в исправности механических блокировок и сигнализации;
• измерьте сопротивление изоляции всех цепей мегаомметром;
• протестируйте работу АВР в ручном и автоматическом режимах;
• проверьте уровень масла и давление (для герметичных) в обоих трансформаторах.

В процессе работы

• распределяйте нагрузку симметрично, не допуская длительного перегруза сверх норм ГОСТ 14209-97;
• контролируйте температуру масла и контактных соединений (тепловизионный осмотр раз в год);
• не реже раза в квартал проверяйте исправность цепей АВР и секционного выключателя.

Порядок технического обслуживания и испытаний — по ПТЭЭП, приложение 3. Допустимые нагрузки трансформаторов — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

Контейнерные 2КТПН нашего завода обеспечивают высочайший уровень защиты персонала и оборудования.

• Электробезопасность — механические блокировки дверей исключают доступ в отсеки без снятия напряжения;
• Пожаробезопасность — негорючие материалы контейнера, масло трансформаторов не поддерживает горение;
• Дугостойкость — корпус выдерживает избыточное давление при внутренней дуге (опционально);
• Вандалозащищённость — скрытые петли, усиленные замки, прочная оболочка без выступающих частей;
• Быстрый ввод — подстанция монтируется за 1–2 смены, не требуя строительства капитального здания.

«Контейнерная 2КТПН — это два трансформатора в одном блоке. Мы собираем и тестируем всё на заводе, включая АВР, чтобы на площадке оставалось только подключить кабели. Надёжность, проверенная сотнями объектов».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания 2КТПН контейнерного типа аналогичен КТП, но учитывает наличие двух трансформаторов и системы АВР.

Виды и периодичность

Для герметичных трансформаторов (ТМГ, ТМГФ) замена масла не требуется. Рекомендуется раз в 5 лет проверять уставки АВР и антикоррозийное покрытие контейнера.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для трансформаторов мощностью более 630 кВА испытания масла проводятся ежегодно. Для герметичных конструкций интервал может быть увеличен.

Конструкция, устройство

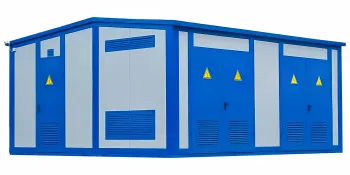

Контейнерная 2КТПН представляет собой единый блок-контейнер, разделённый на пять изолированных отсеков: два трансформаторных, два высоковольтных и один общий низковольтный с АВР. Каждый отсек имеет отдельную дверь с механической блокировкой и естественную вентиляцию.

Варианты исполнения контейнера

Все внутренние перегородки выполнены из металла, обеспечивая пожаробезопасность и изоляцию цепей. Кабельные вводы герметизированы, шинные мосты проложены с учётом компенсации тепловых расширений.

Конструкция контейнера соответствует ГОСТ 14695-80 по механической прочности и степени защиты IP. Заземление — по ПУЭ, гл. 1.7.

Собственное производство

Завод выполняет полный цикл изготовления контейнерных 2КТПН: от металлоконструкций до испытаний АВР в сборе.

• сварка усиленного каркаса контейнера с контролем геометрии;
• изготовление обшивки из сэндвич-панелей или листовой стали с антикоррозийной обработкой;
• монтаж двух трансформаторов на виброопоры, установка ячеек УВН и панелей РУНН;
• полная настройка и тестирование АВР с имитацией аварийных режимов;
• тепловизионный контроль и высоковольтные испытания изоляции.

«Мы делаем контейнеры, которые не боятся ни морозов, ни тряски при перевозке. Собственное производство позволяет контролировать качество от сварки до финальных испытаний».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает контейнерные 2КТПН с мощностью одного трансформатора от 160 до 2500 кВА. Суммарная мощность подстанции достигает 5000 кВА.

Полный перечень моделей, габаритные и установочные размеры предоставляются по запросу. Возможно изготовление с трансформаторами разной мощности и типа в одном контейнере.

Расшифровка маркировки

Маркировка содержит всю необходимую информацию. Пример: 2КТПН-630/10-0,4 УХЛ1:

• 2 — два трансформатора;
• К — комплектная;
• ТП — трансформаторная подстанция;
• Н — наружной установки;
• 630 — мощность одного трансформатора, кВА;
• 10 — класс напряжения ВН, кВ;
• 0,4 — напряжение НН, кВ;
• УХЛ1 — климатическое исполнение.

Контейнерное исполнение дополнительно может обозначаться индексом «К» в конце (2КТПН-К), но чаще подразумевается по умолчанию для наружной установки в блок-контейнере.

Надежность продукции и гарантийное обслуживание

Каждая 2КТПН перед отгрузкой проходит полный цикл приёмо-сдаточных испытаний, включая проверку АВР и электрической прочности.

Заводские испытания: измерение сопротивления изоляции, высоковольтные испытания, тестирование АВР в автоматическом и ручном режимах, тепловизионная съёмка. Протоколы прилагаются к паспорту.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод обязуется в гарантийный период устранить заводские дефекты или заменить неисправное оборудование.

Гарантия действительна при соблюдении правил транспортировки, монтажа и эксплуатации в соответствии с ПТЭЭП и руководством по эксплуатации.

Как сделать заказ?

Для оформления заказа направьте заполненный опросный лист с указанием:

• мощности и типа каждого трансформатора;
• класса напряжения ВН и НН;
• климатического исполнения и материала контейнера;
• количества и номиналов фидеров РУНН;
• дополнительных опций: обогрев, учёт, система телемеханики.

Инженеры завода подготовят технико-коммерческое предложение с компоновкой в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия для партнёров:

• предоплата 50% — запуск производства;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• для постоянных заказчиков возможна отсрочка платежа.

Цены фиксируются спецификацией до конца календарного месяца. Доставка — автотранспортом завода или самовывоз.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать контейнерную 2КТПН под ваш проект: рассчитают нагрузки, выберут мощность трансформаторов, скомпонуют отсеки и разработают схему АВР. Мы учтём климатический район и особые требования к транспортировке.

Для быстрого заказа звоните по телефону горячей линии или оставляйте заявку на сайте. Срок изготовления стандартного контейнера — 6–8 недель, нестандартные проекты — по согласованию.

«Контейнерная подстанция — это разумный компромисс между надёжностью, скоростью монтажа и стоимостью. Два трансформатора в одном блоке дают уверенность, что свет и тепло будут всегда».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация 2КТПН контейнерного типа регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
